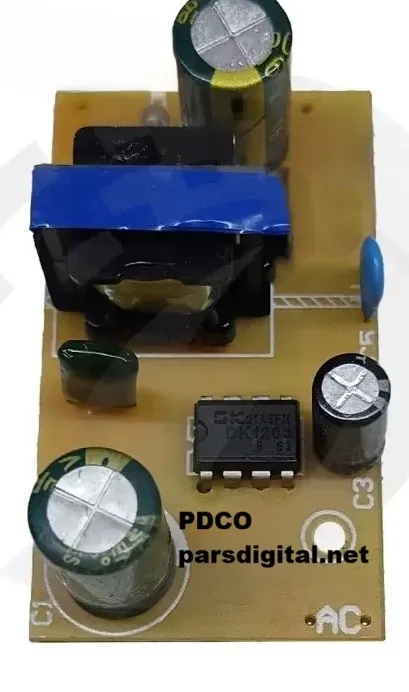

منبع تغذیه ۱ ولت ۱.۳ آمپر ایزوله با آیسی DK1203 | مناسب IoT، دوربین مداربسته و DVR
بررسی تخصصی منبع تغذیه سوئیچینگ ۱ ولت ۱.۳ آمپر با ترانس PC40، خازنهای تاریخدار JWCO و حفاظت سهگانه | تهیهشده توسط تیم فنی پارس دیجیتال (PDCO)
⚡ پاسخ سریع (AEO): این منبع تغذیه چیست و چه کاربردی دارد؟
منبع تغذیه ۲ ولت ۱.۳ آمپر ایزوله یک مبدل AC به DC کامپکت مبتنی بر آیسی DK1203 (نسخه ۱۸ وات) است که ولتاژ ۱۱ تا ۲۵۰ ولت متناوب را به ۱۲ ولت مستقیم با جریان دائم ۱.۳ آمپر (و لحظهای ۲ آمپر) تبدیل میکند. این ماژول کاملاً ایزوله، دارای حفاظت سهگانه، ترانس PC40 با سیم مسی راما و خازنهای تاریخدار JWCO است. گزینهای ایدهآل برای تولید، IoT، دوربین مداربسته و DVR. برای مشاهده و خرید به فروشگاه پارس دیجیتال مراجعه کنید.
مشخصات فنی کامل
| پارامتر | مقدار |
|---|---|
| ولتاژ ورودی | ۱۱۰ الی ۲۵۰ ولت متناوب (AC) |
| ولتاژ خروجی | ۱۲ ولت مستقیم (DC) - کاملاً ایزوله |
| جریان خروجی لحظهای | ۲ آمپر |
| جریان خروجی دائم | ۱.۳ آمپر |
| آیسی اصلی | DK1203 (نوع ۱ وات) |
| ترانسفورماتور | کلاس PC40 با سیم مسی شرکت راما و چسب عایق مایلار باکیفیت |
| دیود خروجی | ۳ آمپر |
| خازن ورودی | ۴. میکروفاراد / ۴۰ ولت JWCO (تاریخدار) |
| خازن خروجی | ۱۰۰۰ میکروفاراد / ۱۶ ولت JWCO (تاریخدار) |
| نشانگر | LED خروجی |
| سیستمهای حفاظتی | اضافه جریان، اتصال کوتاه، دما |
چرا این منبع تغذیه از محصولات مشابه برتر است؟
۱. آیسی DK1203 با توان ۱۸ وات
استفاده از آیسی با توان بالاتر از نیاز، باعث قرارگیری در محدوده کاری بهینه و کاهش استهلاک شده است.
. ترانس PC40 با سیم مسی راما
ترانس کلاس PC40 با سیم مسی خالص شرکت راما و چسب مایلار باکیفیت. کاهش تلفات و افزایش راندمان.
۳. خازنهای تاریخدار JWCO
خازن ورودی ۴.۷μF/400V و خروجی 1000μF/16V از برند معتبر JWCO و تاریخدار.
۴. دیود خروجی ۳ آمپر
دیود با توان بیش از دو برابر جریان دائم، حاشیه اطمینان بالا و جلوگیری از داغشدن.
۵. حفاظت سهگانه کامل
حفاظت اضافه جریان (OCP)، اتصال کوتاه (SCP) و دما (OTP). محافظت خودکار در شرایط غیرعادی.
۶. نشانگر LED خروجی
LED نشاندهنده فعال بودن خروجی، عیبیابی را سادهتر کرده و اطمینان از کارکرد ماژول میدهد.
۷. ایزولاسیون کامل
هیچ اتصال الکتریکی مستقیمی بین ورودی ۲۲۰ ولت و خروجی ۱۲ ولت وجود ندارد. ایمنی بسیار بالا و محافظت از تجهیزات.
کاربردهای اصلی
🏭 تولید محصولات الکترونیکی
منبع تغذیه داخلی در بردهای الکترونیکی مختلف. ایزوله بودن و ابعاد کامپکت، گزینهای ایدهآل برای تولید انبوه.
🌐 پروژههای IoT
تغذیه بردهای ESP8266، ESP32، Arduino و سایر ماژولهای IoT. برای مشاهده ماژولهای IoT به بخش محصولات مراجعه کنید.
📹 دوربین مداربسته و DVR
ایزوله بودن و ریپل کم، مناسب برای تغذیه دوربینهای آنالوگ و تحت شبکه، DVR و NVR بدون نویز روی تصویر.
🔧 تعمیرات الکترونیک
منبع تغذیه قابلاعتماد برای تست مدارات، جایگزینی ترانسهای معیوب و راهاندازی نمونههای اولیه.
🏠 لوازم خانگی و مخابراتی
منابع تغذیه ایزوله عمدتاً در صنایع، لوازمخانگی، تجهیزات مخابراتی و سیستمهای صوتی مورد استفاده قرار میگیرند.
منبع تغذیه ایزوله چیست و چرا اهمیت دارد؟
یک منبع تغذیه ایزوله توان الکتریکی را از حالتی به حالت دیگر تبدیل میکند بدون اینکه اتصال الکتریکی مستقیمی بین ورودی و خروجی وجود داشته باشد. این ایزولاسیون معمولاً توسط ترانسفورماتور فرکانس بالا انجام میشود.
مزایای کلیدی:
- . حفاظت در برابر نوسانات شبکه: محافظت از تجهیزات حساس در برابر spikeها و نوسانات ولتاژ.
- ۲. حذف نویز و پارازیت: جلوگیری از تشکیل حلقههای گراند (Ground Loops) که عامل اصلی نویز هستند.
- ۳. ایمنی بالاتر: در صورت نقص در سمت خروجی، کاربر در معرض ولتاژ ۲۲۰ ولت قرار نمیگیرد.
- ۴. پایداری ولتاژ خروجی: ولتاژ خروجی مستقل از نوسانات ورودی ثابت میماند.
برای مطالعه مقالات تخصصی درباره طراحی منابع تغذیه و الکترونیک قدرت به بخش تکنولوژی پارس دیجیتال مراجعه کنید.
مقایسه با منابع تغذیه غیرایزوله
| ویژگی | منبع تغذیه غیرایزوله | این محصول ایزوله PDCO |
|---|---|---|
| اتصال الکتریکی ورودی-خروجی | دارد (خطرناک) | ندارد (کاملاً ایزوله) |
| ایمنی | پایین | بسیار بالا |
| حذف نویز | ضعیف | عالی |
| حفاظت از تجهیزات | محدود | کامل |
| جلوگیری از حلقه گراند | ندارد | دارد |
| مناسب برای دوربین | خیر | بله |
| مناسب برای IoT | خیر | بله |
| قیمت | ارزانتر | مقرونبهصرفه با کیفیت برتر |
نکات مهم نصب و ایمنی
⚠️ هشدارهای ایمنی:
- ولتاژ ورودی ۲۲۰ ولت خطرناک است. قبل از هرگونه اتصال، مطمئن شوید برق کاملاً قطع است.
- عایقکاری اتصالات خروجی در محیطهای مرطوب الزامی است.
- تهویه مناسب برای ماژول در نظر بگیرید.
- هرگز خروجی را معکوس وصل نکنید.
- جریان کشی دائم را روی ۱.۳ آمپر محدود کنید. جریان ۲ آمپر فقط برای پیکهای لحظهای است.
💡 نکات کاربردی:
- برای کاهش نویز بیشتر، یک خازن سرامیکی ۱۰۰ نانوفاراد موازی با خازن خروجی اضافه کنید.
- در پروژههای حساس به نویز، از کابلهای شیلددار برای اتصال خروجی استفاده کنید.
- برای تغذیه میکروکنترلرها، یک رگولاتور خطی (مانند LM7805) بعد از ماژول قرار دهید.
پرسشهای متداول (FAQ)
بله، کاملاً مناسب است. ماژولهای توسعهای ESP32 دارای رگولاتور داخلی هستند که ۱۲ ولت را به ولتاژ مورد نیاز تبدیل میکنند. ایزوله بودن ماژول نیز از نویز شبکه جلوگیری میکند.
منابع تغذیه غیرایزوله اتصال الکتریکی مستقیم بین ورودی و خروجی دارند که خطرناک است و نویز ایجاد میکند. این محصول PDCO کاملاً ایزوله است، ایمنی بالاتری دارد، نویز ایجاد نمیکند و از تجهیزات شما محافظت میکند.
بله، بهدلیل ایزوله بودن و ریپل بسیار کم، گزینهای ایدهآل برای تغذیه دوربینهای آنالوگ و تحت شبکه، DVR و NVR است و هیچ نویزی روی تصویر ایجاد نمیکند.
ماژول میتواند برای مدت کوتاه (چند ثانیه) جریان تا ۲ آمپر تأمین کند (مثلاً هنگام استارت موتورهای DC). اما برای کارکرد دائم، جریان باید روی ۱.۳ آمپر یا کمتر محدود شود.
بهتر است در محفظهای با تهویه مناسب نصب شود. اگرچه آیسی DK1203 حفاظت دما دارد، اما خنککاری طبیعی به افزایش طول عمر کمک میکند.
ولتاژ خروجی روی ۱۲ ولت ثابت تنظیم شده است. تغییر ولتاژ نیازمند تغییر در مدار فیدبک است و توصیه نمیشود مگر توسط افراد متخصص.
نتیجهگیری و خرید مطمئن
منبع تغذیه ۱ ولت ۱.۳ آمپر ایزوله PDCO یک انتخاب حرفهای برای مهندسان، تولیدکنندگان، تعمیرکاران و علاقهمندان به الکترونیک است. این ماژول با ترکیبی از ابعاد کامپکت، کیفیت ساخت بالا (ترانس PC40 با سیم مسی راما، خازنهای تاریخدار JWCO)، ایزولاسیون کامل، حفاظت سهگانه و جریان خروجی پایدار، گزینهای ایدهآل برای تولید، اینترنت اشیا، دوربینهای مداربسته، DVR و تعمیرات است.
تیم پارس دیجیتال (PDCO) با ارائه قطعات الکترونیکی اورجینال و ماژولهای تخصصی، همراه شما در مسیر نوآوری و توسعه محصولات الکترونیکی است. برای مشاهده و خرید انواع قطعات، به فروشگاه پارس دیجیتال مراجعه نمایید.
خرید مطمئن منبع تغذیه ۱۲ ولت ۱.۳ آمپر از پارس دیجیتال
برای خرید این منبع تغذیه ایزوله با کیفیت ساخت بالا (ترانس PC40، خازنهای تاریخدار JWCO)، حفاظت سهگانه و جریان پایدار، به فروشگاه پارس دیجیتال مراجعه کنید.
