منبع تغذیه ۱۲ ولت ۱.۵ آمپر ایزوله SMD با آیسی DK1203 | جایگزین حرفهای HI-LINK
بررسی تخصصی منبع تغذیه سوئیچینگ ۱۲ ولت ۱.۵ آمپر PDCO با ابعاد فوقالعاده کوچک، حفاظت سهگانه و رگولاسیون ۱٪ | تهیهشده توسط تیم فنی پارس دیجیتال (PDCO)
⚡ پاسخ سریع (AEO): این منبع تغذیه چیست و چه کاربردی دارد؟
منبع تغذیه ۱۲ ولت ۱.۵ آمپر ایزوله SMD یک مبدل AC به DC کامپکت مبتنی بر آیسی DK1203 است که ولتاژ ۱۱۰ تا ۲۵۰ ولت متناوب را به ۱۲ ولت مستقیم با رگولاسیون ۱٪ تبدیل میکند. این ماژول با ابعاد ۲۵×۳۹×۲۲ میلیمتر، کاملاً SMD، دارای حفاظت سهگانه و مدار تثبیت با TL431 است. جایگزین ایدهآل برای ترانس آهنی و HI-LINK چینی در پروژههای IoT، دوربین مداربسته و تعمیرات. برای مشاهده و خرید به فروشگاه پارس دیجیتال مراجعه کنید.
مشخصات فنی کامل
| پارامتر | مقدار |
|---|---|
| ولتاژ ورودی | ۱۱۰ الی ۲۵۰ ولت متناوب (AC) |
| ولتاژ خروجی | ۱۲ ولت مستقیم (DC) - کاملاً ایزوله |
| جریان خروجی لحظهای | ۱.۵ آمپر |
| جریان خروجی دائم | ۱ آمپر |
| آیسی اصلی | DK1203 (نوع SMD، ۱۸ وات) |

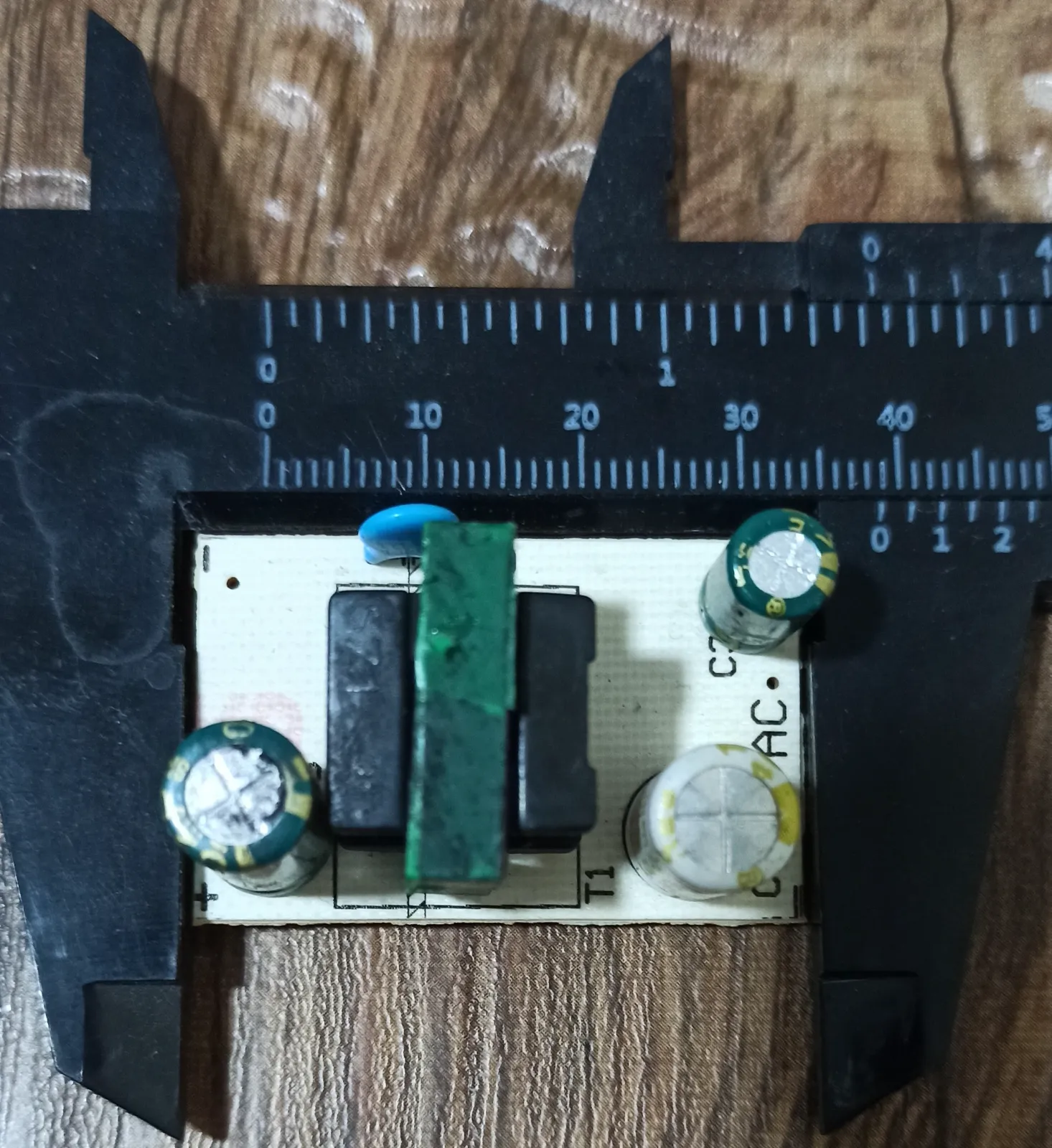

| ابعاد برد | ۲۵ × ۳۹ × ۲۲ میلیمتر |
| رگولاسیون ولتاژ | ۱٪ |
| رگولاسیون بار | ۱٪ |
| خازن ورودی | ۱۰ میکروفاراد / ۴۰۰ ولت |
| خازن خروجی | ۱۰۰۰ میکروفاراد |

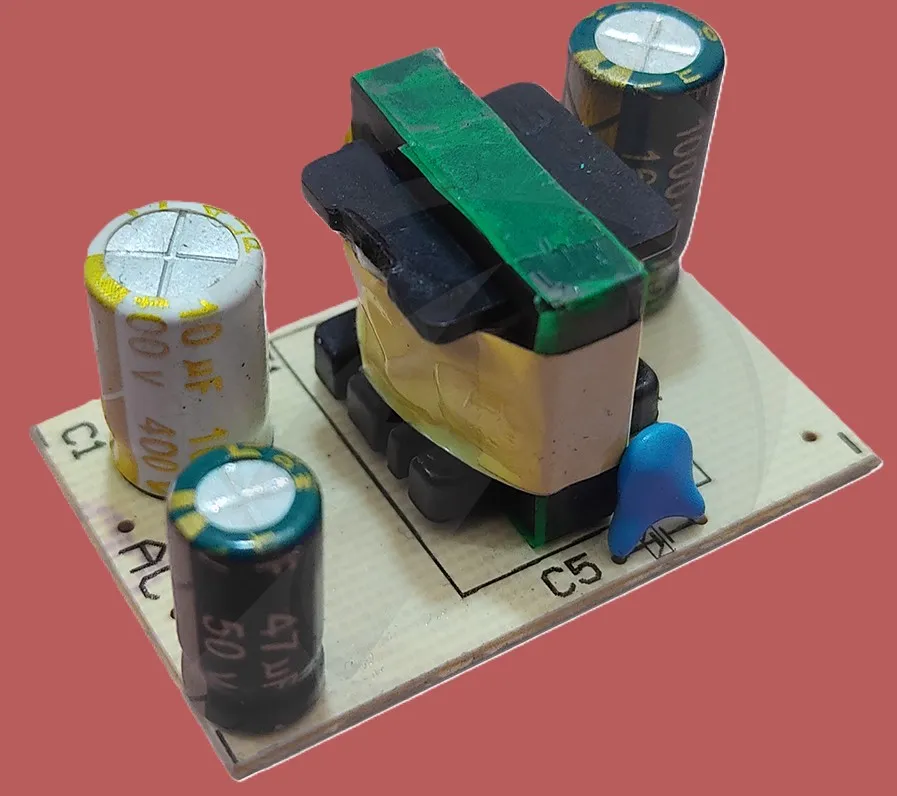

| ترانسفورماتور | ۱۹×۱۶ با سیم مسی و چسب مایلار |
| فیبر مدار چاپی | CEM با پدهای چسبندگی بالا و مس ۳۵ میکرون |
| مدار تثبیت ولتاژ | TL431 |
| سیستمهای حفاظتی | اضافه جریان، اتصال کوتاه، دما |
چرا این منبع تغذیه از ماژولهای مشابه برتر است؟

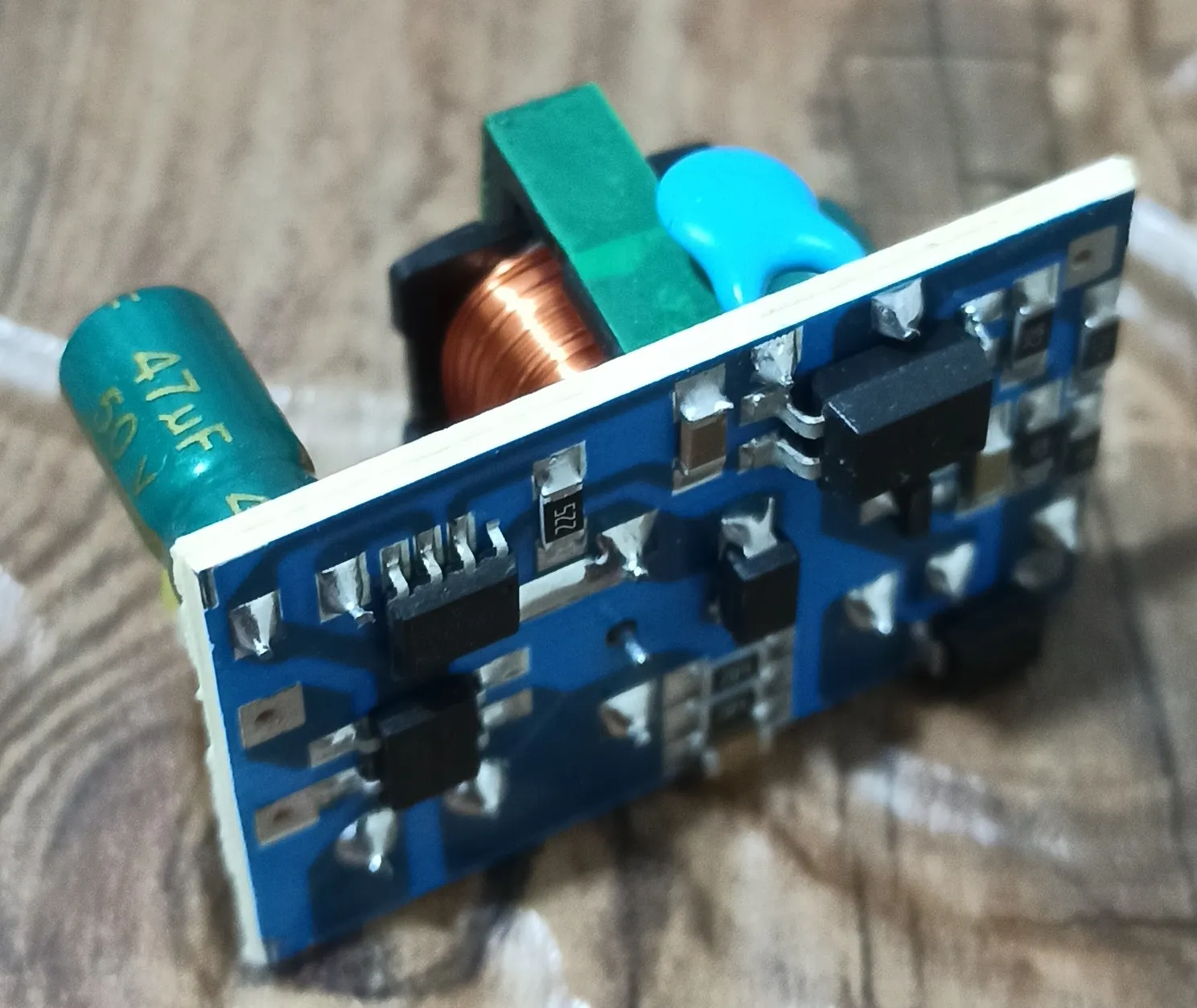

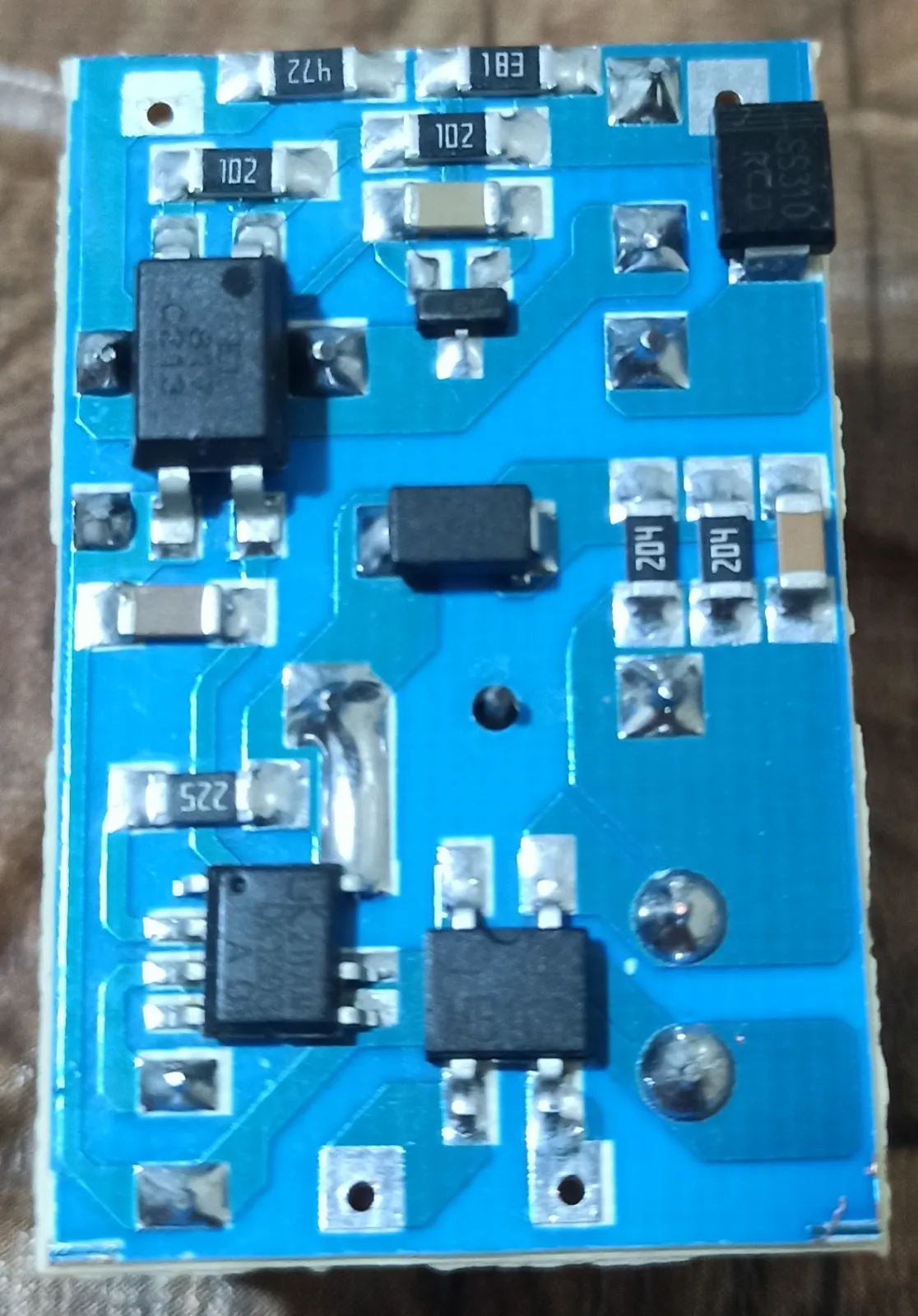

۱. طراحی کاملاً SMD
با ابعاد ۲۵×۳۹×۲۲ میلیمتر، از نظر کیفیت با مدارهای بزرگتر و گرانتر رقابت میکند. کاهش نویز، افزایش پایداری حرارتی و طول عمر بیشتر.
۲. ترانسفورماتور باکیفیت

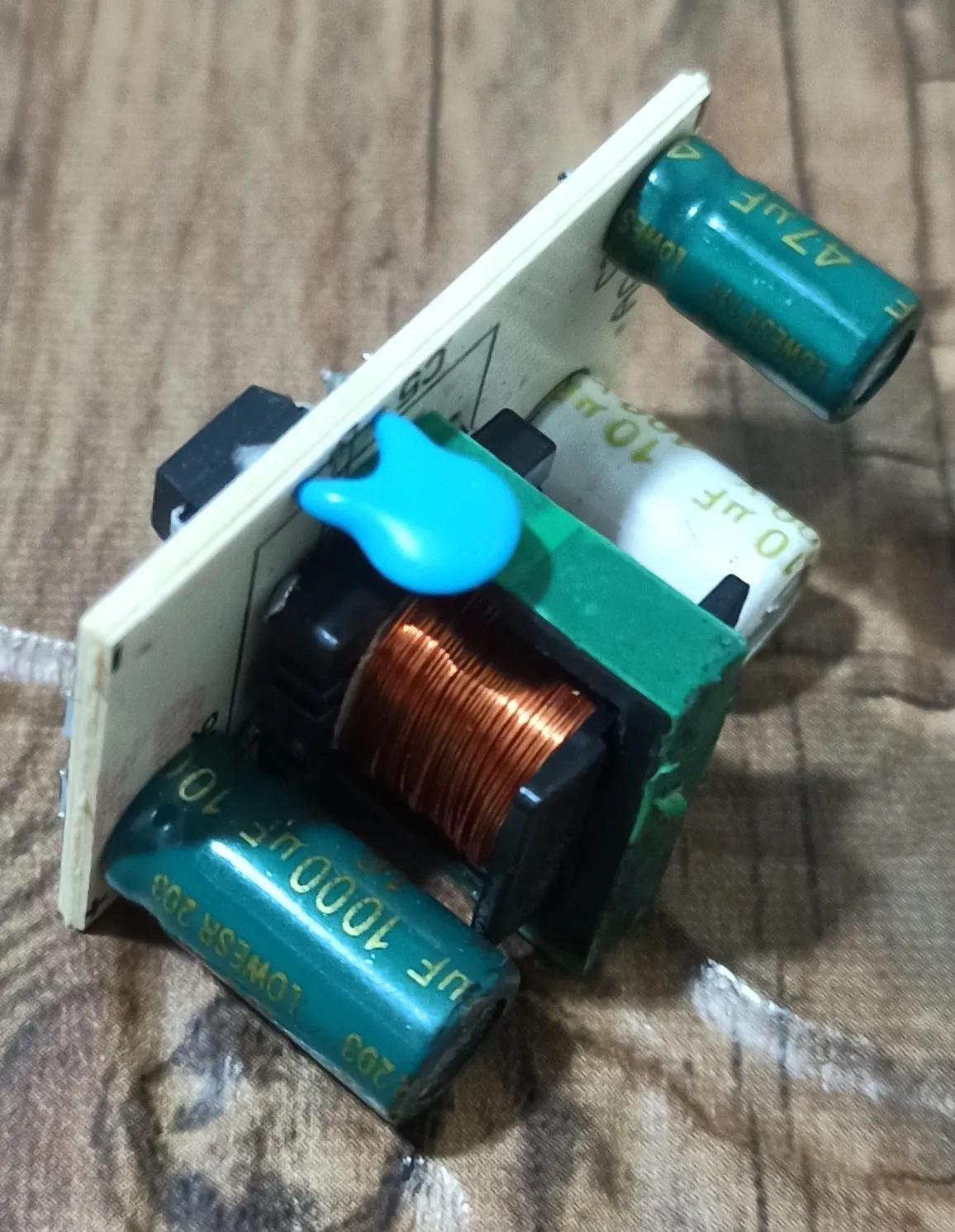

ترانس ۱۹×۱۶ با سیم مسی خالص و چسب مایلار، با گپ و اندوکتانس دقیق. کاهش تلفات مغناطیسی و افزایش راندمان.
۳. آیسی DK1203 با توان ۱۸ وات
انتخاب هوشمندانه آیسی با توان بالاتر از نیاز، باعث قرارگیری در محدوده کاری بهینه و کاهش استهلاک شده است.
۴. فیبر CEM با مس ۳۵ میکرون
فیبر CEM با پدهای چسبندگی بالا و مس ۳۵ میکرون، مقاوم در برابر حرارت، لرزش و جریانهای لحظهای.
۵. مدار تثبیت TL431
رگولاسیون ولتاژ و بار ۱٪ با استفاده از آیسی مرجع TL431. ولتاژ خروجی پایدار حتی با تغییرات شدید ورودی یا بار.
۶. حفاظت سهگانه کامل
حفاظت اضافه جریان (OCP)، اتصال کوتاه (SCP) و دما (OTP). ماژول در شرایط غیرعادی بهطور خودکار محافظت میشود.
کاربردهای اصلی
🏠 پروژههای IoT
تغذیه بردهای ESP8266، ESP32، Arduino و سایر ماژولهای اینترنت اشیا. برای مشاهده ماژولهای IoT به بخش محصولات مراجعه کنید.
📹 دوربین مداربسته
ایزوله بودن و ریپل کم، مناسب برای تغذیه دوربینهای آنالوگ و تحت شبکه بدون نویز روی تصویر.
🔊 سیستمهای صوتی
حذف حلقههای گراند و جلوگیری از پارازیت در سیستمهای صوتی حرفهای و میکروفونها.
🔧 تعمیرات الکترونیک
منبع تغذیه قابلاعتماد برای تست مدارات و جایگزینی ترانسهای معیوب در دستگاههای مختلف.
🏭 جایگزینی ترانس آهنی
وزن و حجم کمتر، راندمان بالاتر و ولتاژ پایدارتر نسبت به ترانسهای آهنی قدیمی.
🔄 جایگزینی HI-LINK
جایگزین حرفهای برای ماژولهای بیکیفیت HI-LINK چینی با کیفیت ساخت بالاتر و حفاظتهای کامل.
منبع تغذیه ایزوله چیست و چرا اهمیت دارد؟
یک منبع تغذیه ایزوله توان الکتریکی را از حالتی به حالت دیگر تبدیل میکند بدون اینکه اتصال الکتریکی مستقیمی بین ورودی و خروجی وجود داشته باشد. این ایزولاسیون معمولاً توسط ترانسفورماتور فرکانس بالا انجام میشود.
مزایای کلیدی:
- ۱. حفاظت در برابر نوسانات شبکه: محافظت از تجهیزات حساس در برابر spikeها و نوسانات ولتاژ.
- ۲. حذف نویز و پارازیت: جلوگیری از تشکیل حلقههای گراند (Ground Loops) که عامل اصلی نویز هستند.
- ۳. ایمنی بالاتر: در صورت نقص در سمت خروجی، کاربر در معرض ولتاژ ۲۲۰ ولت قرار نمیگیرد.
- ۴. پایداری ولتاژ خروجی: ولتاژ خروجی مستقل از نوسانات ورودی ثابت میماند.
برای مطالعه مقالات تخصصی درباره طراحی منابع تغذیه و الکترونیک قدرت به بخش تکنولوژی پارس دیجیتال مراجعه کنید.
مقایسه با ترانس آهنی و ماژول HI-LINK
| ویژگی | ترانس آهنی قدیمی | ماژول HI-LINK چینی | این محصول PDCO |
|---|---|---|---|
| وزن و حجم | بسیار سنگین و بزرگ | کوچک | بسیار کوچک (۲۵×۳۹×۲۲ میلیمتر) |
| راندمان | ۶۰-۷۰٪ | ۷۵٪ | بالاتر از ۸۵٪ |
| رگولاسیون ولتاژ | ضعیف | متوسط | عالی (۱٪ با TL431) |
| ایزولاسیون | دارد | دارد | دارد (ایزوله کامل) |
| حفاظت اضافه جریان | ندارد | معمولاً ندارد | دارد (سهگانه) |
| حفاظت اتصال کوتاه | ندارد | معمولاً ندارد | دارد |
| حفاظت دما | ندارد | ندارد | دارد |
| کیفیت قطعات | متغیر | پایین تا متوسط | بالاترین کیفیت |
| طول عمر | متوسط | کوتاه | بسیار طولانی |
نکات مهم نصب و ایمنی
⚠️ هشدارهای ایمنی:
- ولتاژ ورودی ۲۲۰ ولت خطرناک است. قبل از هرگونه اتصال، مطمئن شوید برق کاملاً قطع است.
- عایقکاری اتصالات خروجی در محیطهای مرطوب الزامی است.
- تهویه مناسب برای ماژول در نظر بگیرید.
- هرگز خروجی را معکوس وصل نکنید.
- جریان کشی دائم را روی ۱ آمپر محدود کنید. جریان ۱.۵ آمپر فقط برای پیکهای لحظهای است.
💡 نکات کاربردی:
- برای کاهش نویز بیشتر، یک خازن سرامیکی ۱۰۰ نانوفاراد موازی با خازن خروجی اضافه کنید.
- در پروژههای حساس به نویز، از کابلهای شیلددار برای اتصال خروجی استفاده کنید.
- برای تغذیه میکروکنترلرها، یک رگولاتور خطی (مانند LM7805) بعد از ماژول قرار دهید.
پرسشهای متداول (FAQ)
بله، کاملاً مناسب است. ماژولهای توسعهای ESP32 دارای رگولاتور داخلی هستند که ۱۲ ولت را به ولتاژ مورد نیاز تبدیل میکنند. ایزوله بودن ماژول نیز از نویز شبکه جلوگیری میکند.
HI-LINK معمولاً فاقد حفاظتهای کامل، خازنهای باکیفیت و TL431 است. این محصول PDCO با قطعات باکیفیتتر (فیبر CEM، مس ۳۵μ، مایلار) و طراحی دقیقتر، طول عمر و پایداری بالاتری دارد.
بله، بهدلیل ایزوله بودن و ریپل بسیار کم، گزینهای ایدهآل برای تغذیه دوربینهای آنالوگ و تحت شبکه بدون ایجاد نویز روی تصویر است.
ماژول میتواند برای مدت کوتاه (چند ثانیه) جریان تا ۱.۵ آمپر تأمین کند (مثلاً هنگام استارت موتورهای DC). اما برای کارکرد دائم، جریان باید روی ۱ آمپر یا کمتر محدود شود.
بهتر است در محفظهای با تهویه مناسب نصب شود. اگرچه آیسی DK1203 حفاظت دما دارد، اما خنککاری طبیعی به افزایش طول عمر کمک میکند.
ولتاژ خروجی روی ۱۲ ولت ثابت تنظیم شده است. با تغییر مقاومتهای مدار فیدبک TL431 میتوان ولتاژ را در محدوده محدودی تغییر داد، اما این کار نیازمند دانش الکترونیک است و توصیه نمیشود.
نتیجهگیری و خرید مطمئن
منبع تغذیه ۱۲ ولت ۱.۵ آمپر ایزوله PDCO یک انتخاب حرفهای برای مهندسان، تولیدکنندگان، تعمیرکاران و علاقهمندان به الکترونیک است. این ماژول با ترکیبی از ابعاد کوچک، کیفیت ساخت بالا، ایزولاسیون کامل، حفاظت سهگانه و رگولاسیون دقیق ۱٪، جایگزینی ایدهآل برای ترانسهای آهنی قدیمی و ماژولهای بیکیفیت HI-LINK چینی است.
تیم پارس دیجیتال (PDCO) با طراحی و تولید این محصول، استانداردهای جدیدی در کیفیت منابع تغذیه سوئیچینگ ایجاد کرده است. برای مشاهده و خرید این محصول و سایر قطعات الکترونیکی، به فروشگاه پارس دیجیتال مراجعه نمایید.
