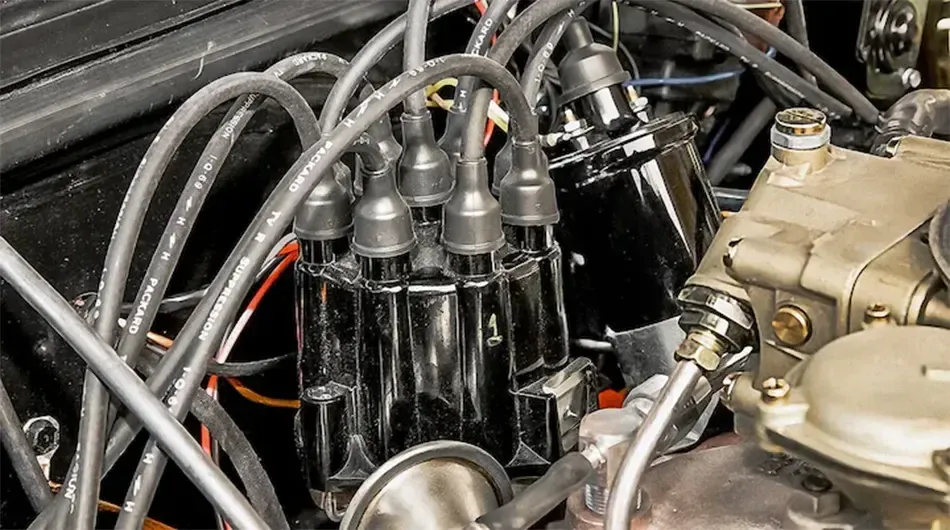

علائم خرابی کویل پژو ۴۰۵؛ راهنمای عیبیابی تخصصی و انواع کویل
راهنمای کامل عیبیابی، تست اهمی و ولتاژی کویل پژو ۴۰۵ (موتور XU7) + تفاوت کویل ساژم و زیمنس + پروتکلهای اضطراری در جاده | تهیهشده توسط تیم فنی پارس دیجیتال (PDCO-پیدیکو)
⚡ خلاصه عیبیابی سریع خرابی کویل پژو ۴۰۵ (اگر در راه ماندهاید)
خرابی کویل پژو ۴۰۵ (موتور XU7) در ۹۰٪ مواقع با ریپ زدن در شتابگیری ناگهانی، افت توان شدید در سربالایی، لرزش اتاق (سهکار کردن) پس از داغ شدن موتور و بوی تند بنزین خام از اگزوز همراه است.
سیستم جرقهزنی ۴۰۵ از نوع دوبل جرقه ضایع (Waste Spark) است؛ بنابراین اگر دو سیلندر همزوج (سیلندرهای ۱ و ۴ یا سیلندرهای ۲ و ۳) همزمان قطع شوند، عیب قطعی از کویل یا تحریک ایسیو است.
مقاومت سیمپیچ اولیه: بین ۰.۶ تا ۰.۹ اهم مقاومت سیمپیچ ثانویه: بین ۶.۸ تا ۹.۵ کیلو اهم💡 برای خرید انواع کویل پژو ۴۰۵ با ضمانت اصالت به فروشگاه تخصصی خودرو پارس دیجیتال مراجعه کنید.
سیستم جرقهزنی دوبل پژو ۴۰۵ چگونه کار میکند؟
برای عیبیابی اصولی بدون تعویض بیمورد قطعات، ابتدا باید ساختار الکتریکی موتور XU7 L3/L4 را بشناسید. پژو ۴۰۵ فاقد دلکو بوده و از سیستم جرقهزنی بدون دلکو با کویل دوبل چهار برجک استفاده میکند. در این مدار:
- برق ۱۲+ ولت: با باز شدن سوییچ، از خروجی رله دوبل تأمین شده و به پایه مشترک ورودی کویل وارد میشود.
- پالس منفی تحریک (ترانزیستورهای درایور ECU): واحد کنترل الکترونیکی موتور (ایسیو) با توجه به سیگنال ارسالی از سنسور دور موتور (CKP)، زمان دقیق احتراق را محاسبه کرده و پالس منفی را به دو ترانزیستور داخلی یا خارجی اعمال میکند.
- جرقهزنی همزمان (Waste Spark): سیلندرهای ۱ و ۴ به یک سیمپیچ و سیلندرهای ۲ و ۳ به سیمپیچ دیگر متصل هستند. در هر دور گردش میللنگ، جرقه در هر دو سیلندر همزوج زده میشود؛ یکی در انتهای کورس تراکم (جرقه مؤثر) و دیگری در انتهای کورس تخلیه (جرقه ضایع یا تلفشده).
مهمترین علائم خرابی کویل پژو ۴۰۵ در شرایط واقعی
خرابی کویل در خودروهای پژو ۴۰۵ بنزینی و دوگانهسوز (CNG/LPG) به دو صورت سوختگی کامل یا نیمسوز شدن حرارتی ظاهر میشود:
۱. ریپ زدن و کپ کردن در شتابگیری ناگهانی
هنگامی که پدال گاز را تخته میکنید یا خودرو در سربالایی با دنده سنگین قرار میگیرد، فشار هوای متراکم داخل سیلندر به حداکثر میرسد. در این لحظه ولتاژ شکست دیالکتریک افزایش مییابد. کویل نیمسوز که افت ولتاژ دارد، قادر به ایجاد قوس الکتریکی قوی نبوده و خودرو دچار کوپ ناگهانی و ریپهای شدید میشود.
۲. لرزش شدید موتور (سهکار کردن) پس از گرم شدن
عایق شارلاک (لاکی) سیمپیچهای داخلی کویل با افزایش کارکرد و قرارگیری مداوم در معرض حرارت بالای بلوک سیلندر خشک و شکننده میشود. با رسیدن دمای موتور به بالای ۹۰ درجه سانتیگراد، این لاک منبسط شده و عایق آن از بین میرود و اصطلاحاً اتصال کوتاه حرارتی رخ میدهد. با سرد شدن موتور، خودرو مجدداً موقتاً صاف کار میکند.
۳. روشن شدن چراغ چک و ثبت خطای میسفایر (Misfire)
در ایسیوهای پیشرفتهتر ۴۰۵ (نظیر زیمنس، بوش و والئو)، سیستم OBD نوسان در سرعت چرخش میللنگ را سنسور دور موتور تشخیص داده و کدهای خطای مربوط به احتراق ناقص را ذخیره میکند:
- P0300: خطای احتراق ناقص تصادفی در چند سیلندر
- P0351: خطای مدار اولیه یا ثانویه کویل A (سیلندرهای ۱ و ۴)
- P0352: خطای مدار اولیه یا ثانویه کویل B (سیلندرهای ۲ و ۳)
۴. بوی خامسوزی تند و صدای انفجار (Backfire) در اگزوز
هنگامی که جرقه ارسال نشود یا ضعیف باشد، مخلوط سوخت و هوای ارسالشده توسط انژکتور بدون اشتعال وارد مانیفولد دود و کاتالیزور میشود. این سوخت خام در اثر حرارت اگزوز منفجر شده و در خودروهای دوگانهسوز منجر به عطسه زدن شدید (Backfire) در هواکش و ترکیدن باکس فیلتر هوا میگردد.
۵. برقدزدی و آرک زدن بدنه کویل در تاریکی و رطوبت
ترکهای میکروسکوپی روی رزین اپوکسی بدنه کویل باعث فرار ولتاژ به سمت بدنه موتور میشود. این حالت در هوای بارانی، کارواش یا شبها به صورت جرقههای ریز آبیرنگ روی بدنه کویل قابل مشاهده است.
تفاوت فنی کویل ساژم و کویل زیمنس در پژو ۴۰۵
یکی از رایجترین اشتباهات در بازار قطعات یدکی، انتخاب اشتباه نوع کویل بر اساس تیپ سیستم انژکتور است. نصب کویل ناسازگار میتواند ظرف چند دقیقه ترانزیستورهای درایور جرقه ایسیو را بسوزاند. برای خرید مطمئن کویل پژو ۴۰۵ حتماً به تیپ ایسیو خودروی خود توجه کنید.
کویل مدل ساژم (Sagem / Valeo)
- ✅ مخصوص پژو ۴۰۵ مدلهای قبل از ۱۳۹۰ با ایسیوهای ساژم SL96، S2000 و والئو
- ✅ دارای مقاومت اولیه بالاتر و ساختار مربعی یکپارچه
- ✅ سوکت ۴ پین طوسی/مشکی
- ✅ مناسب مدلهای ۸۰ تا ۸۹
- ⚠️ حساس به فاصله شمع
کویل مدل زیمنس (Siemens / SSAT / Crouse)
- ✅ مخصوص ۴۰۵ مدلهای ۹۰ به بالا، موتورهای XU7 دوگانهسوز و TU5 (با طراحی شاخکی)
- ✅ زمان شارژ (Dwell Time) متفاوتی در برنامه ایسیو دارد
- ✅ مناسب مدلهای ۹۰ به بالا
- ✅ پایداری بالا در گازسوز
- ✅ طراحی صنعتی حرارتی
⛔ هشدار فوقالعاده حساس: عدم تطابق زمان اشباع (Dwell Time)
هرگز کویل زیمنس را روی سیستم ساژم و بالعکس نصب نکنید! زمان شارژ شار مغناطیسی کویل در برنامه دامپ ایسیو زیمنس و ساژم متفاوت است. نصب اشتباه موجب اشباع بیش از حد، افزایش آمپراژ و ذوب شدن سیمپیچ و در نهایت سوختن آیسی جرقه (VB025MSP یا VB027) در کامپیوتر خودرو خواهد شد.
جدول پیناوت (Pinout) و مشخصات پایههای سوکت کویل ۴۰۵
سوکت کویل پژو ۴۰۵ دارای ۴ پایه است. پیش از اقدام به تعویض، ولتاژ و منفیهای ارسالی را طبق جدول زیر با پروب مولتیمتر تست کنید:
| شماره پایه سوکت | نام سیگنال | مبدأ / مقصد | وضعیت ولتاژ / سیگنال استاندارد |
|---|---|---|---|
| پایه ۱ | منفی پالس جرقه سیلندر ۱ و ۴ | ارتباط مستقیم با پین ایسیو | پالس منفی پالسی با فرکانس متغیر در استارت |
| پایه ۲ | منفی پالس جرقه سیلندر ۲ و ۳ | ارتباط مستقیم با پین ایسیو | پالس منفی پالسی با فرکانس متغیر در استارت |
| پایه ۳ | برق مثبت ۱۲+ ولت مشترک | خروجی پایه ۸۷ رله دوبل | ۱۲ ولت دائم پس از باز شدن سوییچ |
| پایه ۴ | خازن نویزگیر / پارازیتگیر | متصل به بدنه سیلندر (خازن) | حذف نویزهای جرقهزنی روی رادیو و سنسورها |
راهنمای گامبهگام تست تخصصی کویل ۴۰۵ با مولتیمتر (تست اهمی و ولتاژی)
این روش دقیقترین و مطمئنترین روش کارگاهی برای تشخیص سلامت یا سوختگی قطعی کویل بدون باز کردن قطعات سالم است:
سوییچ خودرو را در حالت باز (ON) قرار دهید. سلکتور مولتیمتر را روی ولتاژ DC (رنج 20V) بگذارید. پروب مشکی را به قطب منفی باتری و پروب قرمز را به پایه ۳ سوکت متصل کنید. باید ولتاژ باتری (حداقل ۱۲.۲ تا ۱۲.۸ ولت) مشاهده شود. اگر ولتاژ صفر بود، رله دوبل یا فیوز اصلی مدار انژکتور سوخته است.
سوییچ را ببندید و سوکت را جدا کنید. سلکتور مولتیمتر را روی رنج 200Ω قرار دهید. ابتدا پروبها را بین پایههای ۳ و ۱، و سپس بین پایههای ۳ و ۲ قرار دهید. مقدار استاندارد در دمای ۲۰ درجه سانتیگراد باید بین ۰.۶ تا ۰.۹ اهم باشد.
رنج مولتیمتر را روی 20kΩ (بیست کیلو اهم) تنظیم کنید. یک پروب را داخل برجک خروجی وایر سیلندر ۱ و پروب دیگر را در برجک سیلندر ۴ قرار دهید. سپس همین کار را برای برجکهای ۲ و ۳ تکرار کنید. مقدار استاندارد باید بین ۶.۸ تا ۹.۵ کیلو اهم باشد.
یک پروب را به یکی از پایههای ورودی و پروب دیگر را به پوسته فلزی/پیچهای اتصال بدنه کویل وصل کنید. مولتیمتر باید مقدار OL (مدار باز / بینهایت) را نشان دهد. هر عددی غیر از بینهایت نشاندهنده نشتی جریان به بدنه و سوختگی عایق است.
جدول خلاصه تستهای اهمی کویل ۴۰۵
| نوع تست اهمی | محل اتصال پروبهای مولتیمتر | مقدار استاندارد (در دمای ۲۰°C) | تحلیل نتیجه غیرعادی |
|---|---|---|---|
| سیمپیچ اولیه ۱ و ۴ | پایه ۳ (برق) به پایه ۱ (تحریک) | 0.6 ~ 0.9 Ω | کمتر از ۰.۵ اهم: اتصال کوتاه / عدد OL: قطع سیمپیچ |
| سیمپیچ اولیه ۲ و ۳ | پایه ۳ (برق) به پایه ۲ (تحریک) | 0.6 ~ 0.9 Ω | خطر آسیب جدی به ترانزیستورهای خروجی ایسیو |
| سیمپیچ ثانویه ۱ و ۴ | برجک خروجی وایر ۱ به ۴ | 6.8 ~ 9.5 kΩ | بالاتر از ۱۰ کیلو اهم: نیمسوز / عدد OL: جرقهنزدن |
| سیمپیچ ثانویه ۲ و ۳ | برجک خروجی وایر ۲ به ۳ | 6.8 ~ 9.5 kΩ | افت شدید ولتاژ خروجی و خامسوزی در دور بالا |
چه عواملی باعث سوختن مکرر کویل پژو ۴۰۵ میشوند؟
اگر بدون برطرف کردن عامل ریشهای اقدام به تعویض کویل کنید، کویل جدید نیز ظرف چند هفته خواهد سوخت. دلایل اصلی سوختن مکرر کویل عبارتند از:

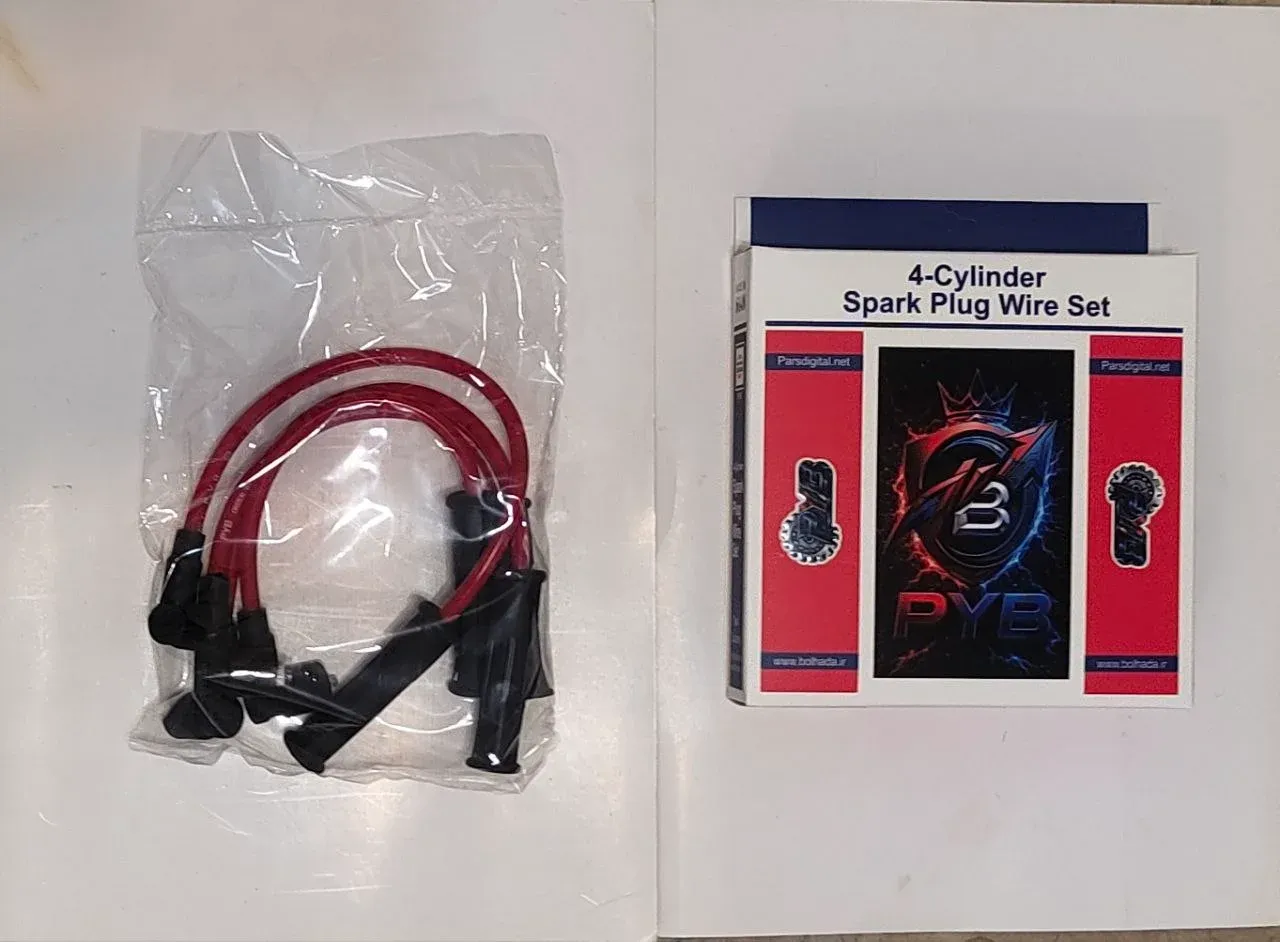

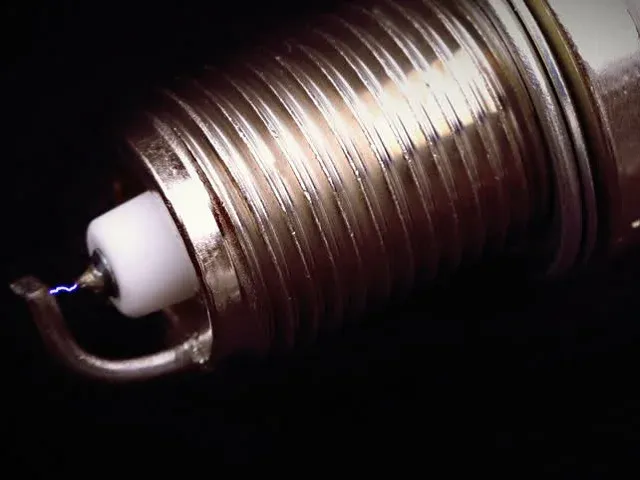

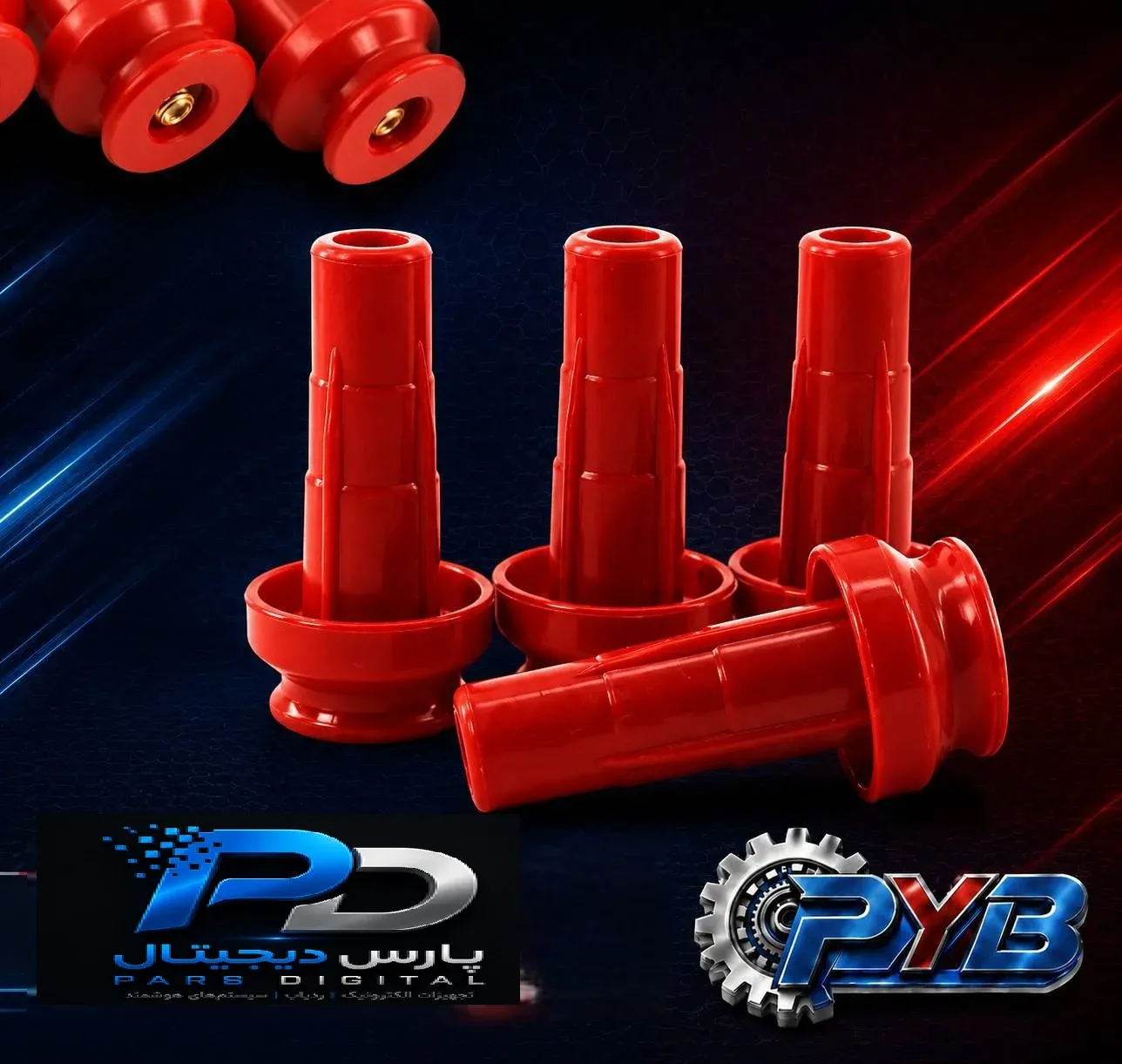

- ۱. فیلر (فاصله دهانه) غیراستاندارد شمع: فیلر شمع موتور XU7 باید ۰.۸ تا ۰.۹ میلیمتر باشد. شمع کهنه با فیلر بالای ۱.۱ میلیمتر، ولتاژ مورد نیاز برای جهش جرقه را تا ۳۰ هزار ولت بالا میبرد که این فشار القایی برگشتی مستقیماً عایق کویل را سوراخ میکند. برای خرید شمع و وایر شمع باکیفیت به فروشگاه پارس دیجیتال مراجعه کنید.
- ۲. مقاومت بالای وایر شمعها: وایرهای خشک یا با مقاومت بالاتر از ۵ کیلو اهم در هر متر، مانع تخلیه کامل انرژی کویل میشوند.
- ۳. شارژ بیش از حد دینام (آفتامات خراب): ولتاژ دینام بالاتر از ۱۴.۸ ولت سیمپیچهای اولیه را به سرعت داغ و ذوب میکند.
- ۴. موتورشویی و نفوذ آب: شستشوی مستقیم موتور با آب پرفشار باعث جمع شدن آب در سوکت یا پایه پیچها و اتصال کوتاه ولتاژ بالا میگردد.
پروتکلهای اضطراری در جاده (راهاندازی موقت خودرو)
اگر در سفر یا جاده خودروی شما به دلیل نقص کویل دچار ریپ زدن و خاموشی شد، از راهکارهای موقت زیر استفاده کنید:
۱. روش دستمال نمدار
در صورت نیمسوز شدن حرارتی کویل در ترافیک، خودرو را خاموش کرده و یک دستمال مرطوب (بدون تماس با سوکت و اتصالات برق) را برای چند دقیقه روی قاب پلاستیکی کویل بگذارید تا دمای رزین کاهش یابد.
۲. کاهش فیلر شمعها
با فیلرگیری موقت و کاهش فاصله الکترود شمعها به ۰.۶۵ میلیمتر، ولتاژ مورد نیاز برای جرقه کاهش یافته و کویل ضعیف شده میتواند خودرو را تا اولین تعمیرگاه روشن نگه دارد.
برای مطالعه آموزشهای تخصصی بیشتر در زمینه عیبیابی خودرو، بخش تکنولوژی پارس دیجیتال را دنبال کنید.
سوالات متداول درباره خرابی کویل پژو ۴۰۵
بله؛ اگر تغذیه مثبت پایه ۳ از رله دوبل قطع شود یا هر دو سیمپیچ اولیه به دلیل اتصال کوتاه داغ کنند، خودرو بلافاصله خاموش شده و تا زمان خنک شدن یا تعویض کویل استارت نخواهد خورد.
کویلهای اورجینال ساژم یا زیمنس معمولاً بین ۸۰ تا ۱۲۰ هزار کیلومتر کارکرد مفید دارند، به شرطی که شمع و وایر شمع خودرو در هر ۲۰ تا ۳۰ هزار کیلومتر سرویس و تعویض شوند.
گاز CNG به دلیل ماهیت خشک و تراکمپذیری بالاتر، مقاومت الکتریکی بیشتری نسبت به بنزین در برابر جرقه دارد. این امر نیازمند ولتاژ جرقهزنی بالاتر است که در صورت بیکیفیت بودن کویل، استهلاک آن را دو برابر میکند.
بله؛ تمامی خودروهای مجهز به موتور XU7 1800cc (پژو پارس سال، سمند LX و پژو ۴۰۵) با سیستم مدیریت سوخت یکسان (ساژم با ساژم و زیمنس با زیمنس) از کویلهای کاملاً یکسان و مشترک استفاده میکنند.
نتیجهگیری و خرید مطمئن
خرابی کویل پژو ۴۰۵ یکی از شایعترین مشکلات سیستم جرقهزنی این خودرو است که با شناخت علائم و روشهای تست دقیق، میتوان به سرعت آن را تشخیص داد. نکته کلیدی، انتخاب کویل مناسب بر اساس تیپ ایسیو (ساژم یا زیمنس) و برطرف کردن عوامل ریشهای مانند تنظیم فیلر شمع و سلامت وایرهاست.
