آموزش کامل راه‌اندازی انواع سروو موتور با آردوینو + شماتیک، کد و نکات طلایی. سروو موتورها یکی از محبوب‌ترین قطعات در پروژه‌های رباتیک و اتوماسیون هستند. با استفاده از آردوینو، می‌توان به راحتی موقعیت و حرکت آن‌ها را با دقت بالا کنترل کرد.

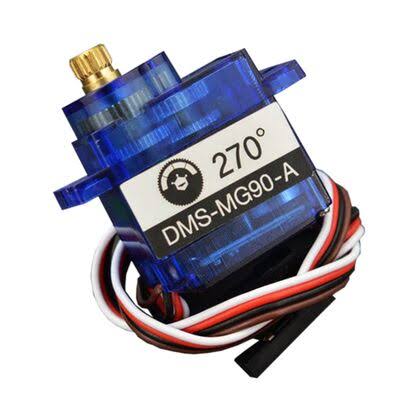

سروو موتور چیست و چه کاربردی دارد؟

سروو موتورها موتورهای الکتریکی کوچکی هستند که دارای مکانیزم بازخورد (feedback) داخلی هستند و می‌توانند زاویه دقیقی را تنظیم کنند. کاربرد آن‌ها در بازوهای رباتیک، درب‌های هوشمند، ماشین‌های کنترلی و گیمبال دوربین است.

معرفی انواع سروو موتور

سروو موتورها به سه دسته اصلی تقسیم می‌شوند: سروو موتورهای DC (کنترل ساده، قیمت مناسب، مناسب برای رباتیک و پروژه‌های DIY)، سروو موتورهای AC (گشتاور بالا، مناسب برای کاربردهای صنعتی سنگین) و سروو موتورهای استپینگ (دقت بالا در موقعیت‌دهی، مناسب برای CNC و پرینتر سه بعدی).

نمونه کد آردوینو برای راه اندازی سروو موتور

#include <Servo.h>

Servo myServo;

void setup() {
  myServo.attach(9);
}

void loop() {
  for (int pos = 0; pos <= 180; pos++) {
    myServo.write(pos);
    delay(15);
  }
  delay(500);
  for (int pos = 180; pos >= 0; pos--) {
    myServo.write(pos);
    delay(15);
  }
  delay(500);
}

تفاوت سروو موتور دنده فلزی و دنده پلاستیکی

سرووهای دنده فلزی مقاومت مکانیکی بسیار بالا، طول عمر بیشتر و قیمت بالاتری دارند و برای پروژه‌های سنگین و صنعتی مناسب هستند. سرووهای دنده پلاستیکی سبک‌تر، کم‌صدا و ارزان‌تر بوده و برای پروژه‌های سبک و آموزشی کافی هستند.

تفاوت سروو موتور ۱۸۰ درجه و ۳۶۰ درجه

سروو ۱۸۰ درجه برای کنترل زاویه با دقت بالا (باز و بسته کردن درب، چرخش سر ربات) استفاده می‌شود. سروو ۳۶۰ درجه مانند موتور DC رفتار می‌کند و برای حرکت چرخ‌دار یا پروژه‌های حرکتی مناسب است.

نکات مهم هنگام کار با سروو موتور

انتخاب سروو مناسب با توجه به گشتاور و دقت مورد نیاز، استفاده از منبع تغذیه مناسب (ولتاژ و جریان کافی)، دقت در نصب و استقرار محکم، استفاده از کنترلر مناسب، بررسی و نگهداری منظم، مراقبت از سیم‌کشی و مدیریت گرما از نکات کلیدی هستند.

رایج ترین خطاها

سروو نمی‌چرخد؟ سیم‌ها را بررسی کنید و مطمئن شوید کد به پین درست اشاره دارد. سروو صدا می‌دهد ولی نمی‌چرخد؟ احتمالاً منبع تغذیه ضعیف است. لرزش سروو؟ مقاومت بین سیگنال و GND می‌تواند کمک کند.

راهنمای کامل و آموزش جامع راه اندازی بردهای ESP8266 و ESP32 با آردوینو Arduino IDE. این بردها علاوه بر قابلیت‌های بالای خود، هزینه مناسبی دارند و به راحتی می‌توانند در پروژه‌های مختلف مورد استفاده قرار گیرند.

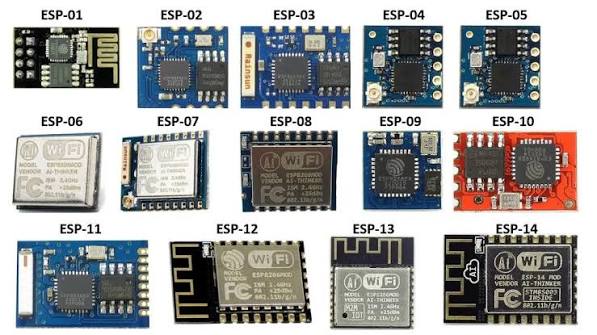

معرفی ESP8266 و ESP32

ESP8266 یک ماژول وای‌فای برای پروژه‌های ساده و کم‌هزینه IoT با پردازنده تک هسته‌ای ۸۰ مگاهرتز است. ESP32 نسل جدید با پشتیبانی از وای‌فای، بلوتوث و بلوتوث کم‌مصرف (BLE) با دو هسته پردازشی و سرعت بالاتر است.

مراحل راه اندازی

گام اول: نصب Arduino IDE از وبسایت رسمی Arduino. گام دوم: اضافه کردن URL مدیر برد در Preferences و نصب پشتیبانی ESP8266 و ESP32 از Board Manager. گام سوم: انتخاب برد صحیح در Tools > Board. گام چهارم: نصب کتابخانه‌های مورد نیاز مانند ESP8266WiFi یا WiFi.h.

نمونه کد اتصال به WiFi

#include <ESP8266WiFi.h>

const char* ssid = "your_SSID";
const char* password = "your_PASSWORD";

void setup() {
  Serial.begin(115200);
  WiFi.begin(ssid, password);
  while (WiFi.status() != WL_CONNECTED) {
    delay(1000);
    Serial.println("Connecting to WiFi...");
  }
  Serial.println("Connected to WiFi");
}

void loop() {
}

تفاوت‌های کلیدی ESP8266 و ESP32

ESP8266 دارای پردازنده تک هسته‌ای ۸۰ مگاهرتز و ۱۷ پین GPIO است و فقط از WiFi پشتیبانی می‌کند. ESP32 دارای پردازنده دو هسته‌ای تا ۲۴۰ مگاهرتز، ۳۴ پین GPIO، پشتیبانی از WiFi و بلوتوث، حافظه RAM بیشتر (۵۲۸ کیلوبایت) و پروتکل‌های پیشرفته‌تر مانند CAN Bus است. ESP8266 ارزان‌تر و ESP32 قدرتمندتر است.

سوالات متداول

برای رفع مشکل آپلود کد، پورت و برد صحیح را انتخاب کنید. برای اتصال به کامپیوتر ممکن است نیاز به درایور USB-to-serial باشد. ESP32 برای پروژه‌های بلوتوث مناسب است. ESP8266 به 3.3 ولت و حدود ۲۰۰ میلی‌آمپر جریان نیاز دارد.

تجربه امنیتی بی نظیر با انواع دستگاه اکسس کنترل و بررسی کاربردهای آن. در دنیای امروزه همراه با گسترش فناوری، امنیت اطلاعات و محافظت از منابع مادی و انسانی بسیار اهمیت دارد.

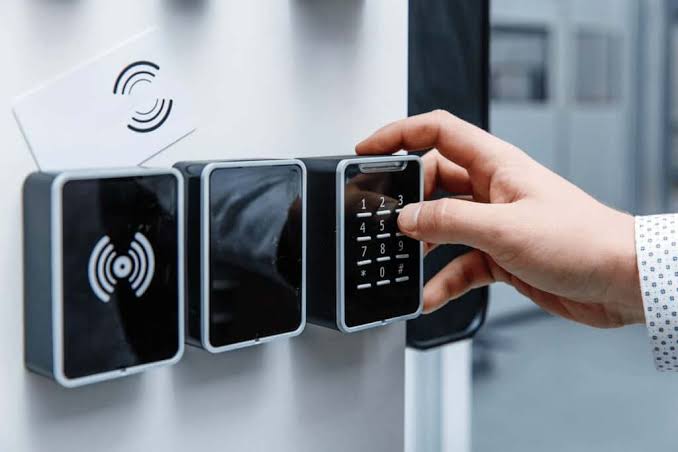

معرفی دستگاه اکسس کنترل

اکسس کنترل یا کنترل تردد یک سیستم امنیتی است که برای محافظت از منابع، اطلاعات، یا مناطق خاص در یک سازمان استفاده می‌شود. این سیستم‌ها اجازه می‌دهند تا فقط افراد مجاز به منابع یا مناطق مورد نظر دسترسی داشته باشند.

انواع سیستم‌های اکسس کنترل

تشخیص اثر انگشت: از اثر انگشت فرد برای شناسایی استفاده می‌کند. شناسایی چهره: با دوربین و تکنولوژی شناسایی تصویر کار می‌کند. کد پین: کاربران کد پین مخصوص خود را وارد می‌کنند. کارت‌های هوشمند RFID: با کارت‌های دارای شناسه یکتا کار می‌کند.

نحوه کارکرد اکسس کنترل کارتی RFID

کارت‌های هوشمند در سیستم ثبت می‌شوند. کاربر کارت را مقابل خواننده قرار می‌دهد. خواننده با فرکانس رادیویی شناسه را می‌خواند. سیستم با پایگاه داده مقایسه کرده و در صورت تطابق، دسترسی فراهم می‌شود.

اکسس کنترل آسانسور

سیستم اکسس کنترل آسانسور برای کنترل دسترسی افراد به طبقات مختلف ساختمان استفاده می‌شود. کاربر پس از تشخیص هویت، مجوز دسترسی به طبقه مورد نظر را دریافت می‌کند.

اکسس کنترل پارکینگ

این سیستم برای کنترل و مدیریت دسترسی به پارکینگ‌ها استفاده می‌شود. با تشخیص پلاک خودرو یا کارت، دروازه ورودی باز می‌شود.

مزایای استفاده از اکسس کنترل

افزایش امنیت، کنترل دقیق دسترسی، گزارش‌گیری و ردیابی، سهولت استفاده، افزایش بهره‌وری، کاهش هزینه‌ها و حفظ حریم خصوصی از مهمترین مزایا هستند.

آموزش کامل راه اندازی ماژول نمایشگر OLED با آردوینو از صفر تا صد. ماژول نمایشگر OLED یک نوع صفحه نمایش با کیفیت بسیار بالا و رنگ‌های زنده است که مصرف انرژی کمی دارد.

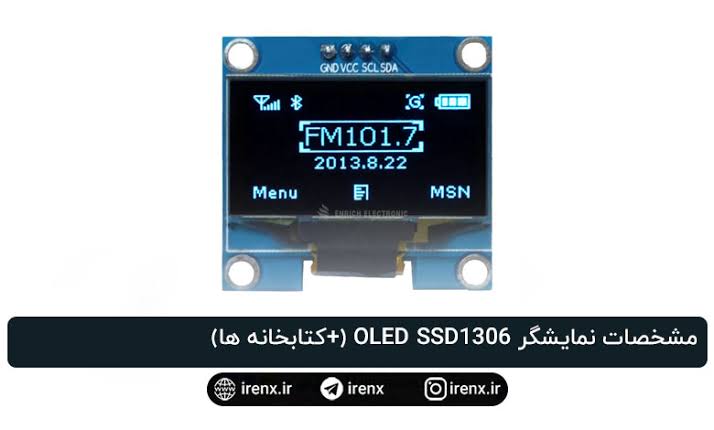

مشخصات فنی ماژول OLED

ولتاژ کاری 3.3 تا 5 ولت، رزولوشن ۱۲۸x۶۴ پیکسل، رابط‌های ارتباطی I2C یا SPI، مصرف انرژی بسیار کم به دلیل عدم نیاز به نور پس‌زمینه.

درایور SSD1306

درایور SSD1306 یک مدار کنترلی است که وظیفه تبادل اطلاعات بین میکروکنترلر و ماژول OLED را بر عهده دارد. از دو روش ارتباطی I2C و SPI پشتیبانی می‌کند.

اتصال به آردوینو Uno

VCC به 5V، GND به GND، SCL به A5 و SDA به A4 آردوینو متصل می‌شود. کتابخانه Adafruit SSD1306 باید نصب شود.

نمونه کد نمایش متن

#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_RESET -1
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

void setup() {
  if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
    Serial.println(F("ماژول OLED شناسایی نشد."));
    for(;;);
  }
  display.setTextSize(1);
  display.setTextColor(SSD1306_WHITE);
  display.setCursor(0,0);
  display.print(F("Hello, friend!"));
  display.display();
}

void loop() {
}

پین‌های ماژول OLED

VCC (تغذیه)، GND (زمین)، SCL (ساعت سریال I2C)، SDA (داده سریال I2C). در برخی مدل‌ها پین‌های RST (بازنشانی) و DC (کنترل داده) نیز وجود دارد.

با استفاده از این آموزش می‌توانید به راحتی داده‌های سنسورها، متن و تصاویر را بر روی نمایشگر OLED نمایش دهید.

معرفی و آموزش نحوه راه اندازی ماژول RFID RC522 با آردوینو. آیا تا به حال فکر کرده اید سیستم های ضد سرقت فروشگاه ها چگونه کار می کنند؟ یا درب کمدهای باشگاهها چگونه با کارت باز می‌شوند؟ پاسخ RFID است.

تکنولوژی RFID چیست؟

RFID از امواج الکترومغناطیسی در طیف فرکانس رادیویی برای ارتباطات و انتقال داده استفاده می‌کند. تگ‌های RFID در برچسب‌های محصولات، کارت‌های دسترسی امنیتی و پرداخت‌های گیت کاربرد دارند.

مشخصات فنی ماژول RC522

ولتاژ تغذیه 3.3V، جریان مصرفی 13mA، فرکانس کاری 13.56MHz، پشتیبانی از پروتکل‌های I2C/SPI/UART، ابعاد 60x40 mm.

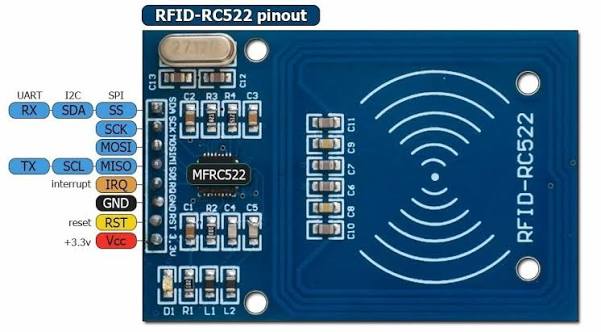

پایه‌های ماژول

SDA (داده سریال)، SCK/MISO/MOSI (پروتکل SPI)، IRQ (وقفه)، GND (زمین)، RST (ریست)، Vcc (تغذیه 3.3V).

نحوه کارکرد

خواننده RFID آنتن خود را برای انتشار امواج EM فعال می‌کند. تگ پسیو با انرژی همین امواج تغذیه می‌شود و داده را به خواننده ارسال می‌کند. خواننده داده را تحلیل و شناسه را تشخیص می‌دهد.

کد نمونه برای خواندن UID کارت

#include <SPI.h>
#include <MFRC522.h>
#define SS_PIN 10
#define RST_PIN 9
MFRC522 mfrc522(SS_PIN, RST_PIN);

void setup() {
  Serial.begin(115200);
  SPI.begin();
  mfrc522.PCD_Init();
}

void loop() {
  if (!mfrc522.PICC_IsNewCardPresent()) return;
  if (!mfrc522.PICC_ReadCardSerial()) return;
  Serial.print("UID: ");
  for (byte i = 0; i < mfrc522.uid.size; i++) {
    Serial.print(mfrc522.uid.uidByte[i], HEX);
  }
  Serial.println();
  mfrc522.PICC_HaltA();
}

کاربردهای عملی

سیستم کنترل دسترسی قفل درب، سیستم حضور و غیاب با کارت RFID، مدیریت انبار و ردیابی محصولات. با استفاده از این ماژول می‌توانید پروژه‌های امنیتی و IoT جذابی پیاده‌سازی کنید.

از صفر تا صد: آموزش گام به گام راه اندازی سنسور آلتراسونیک SR04 با آردوینو. این سنسور برای اندازه‌گیری فواصل اشیاء از فاصله نزدیک تا دور با استفاده از امواج فراصوت استفاده می‌شود.

سنسور آلتراسونیک SR04 چیست؟

سنسور آلتراسونیک SR04 یک دستگاه الکترونیکی است که با استفاده از امواج صوتی با فرکانس بالا (۴۰ کیلوهرتز) فواصل را اندازه‌گیری می‌کند. دارای دو سنسور فرستنده و گیرنده است که به صورت همزمان کار می‌کنند.

قطعات مورد نیاز

سنسور HC-SR04، برد آردوینو (Uno، Nano، Mega)، کابل‌های جامپر، منبع تغذیه، کامپیوتر برای برنامه‌نویسی.

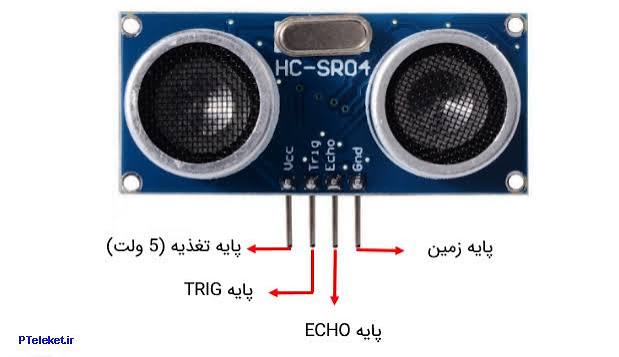

اتصال سنسور به آردوینو

VCC به 5V آردوینو، GND به GND، Trig به پین دیجیتال 9، Echo به پین دیجیتال 10.

نمونه کد اندازه‌گیری فاصله

#define trigPin 9
#define echoPin 10

void setup() {
  Serial.begin(9600);
  pinMode(trigPin, OUTPUT);
  pinMode(echoPin, INPUT);
}

void loop() {
  long duration, distance;
  digitalWrite(trigPin, LOW);
  delayMicroseconds(2);
  digitalWrite(trigPin, HIGH);
  delayMicroseconds(10);
  digitalWrite(trigPin, LOW);
  duration = pulseIn(echoPin, HIGH);
  distance = (duration / 2) / 29.1;
  if (distance >= 2 && distance <= 400) {
    Serial.print("فاصله: ");
    Serial.print(distance);
    Serial.println(" سانتیمتر");
  } else {
    Serial.println("مقدار نامعتبر");
  }
  delay(1000);
}

نحوه کارکرد

سنسور با فرستنده امواج صوتی با فرکانس بالا را تابانده و زمان بازتاب آن را توسط گیرنده اندازه‌گیری می‌کند. با استفاده از سرعت صوت (۳۴۳ متر بر ثانیه) فاصله محاسبه می‌شود.

مزایا و معایب

مزایا: دقت بالا، قیمت مناسب، استفاده ساده. معایب: محدوده اندازه‌گیری تا ۴ متر، تأثیرپذیری از محیط، مشکل در اندازه‌گیری سطوح نرم و نامنظم.

پروژه‌های کاربردی

سیستم پارک خودرو، ربات‌های جلوگیری از برخورد، اندازه‌گیری سطح مایعات، ردیابی اشیاء، پروژه‌های آموزشی رباتیک.
